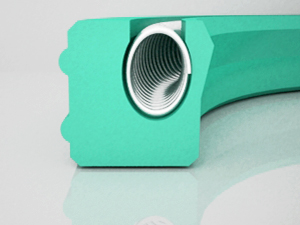

SRFO314是由一個不對稱的U形密封外殼、S形的耐腐蝕蓄能斜形彈簧組成，屬于單作用密封元件。摩擦力小、沒有爬行、啟動力小及耐磨性好。密封件的外圈用兩個突起達到O型圈的作用，能承受一定的壓力同時消除了密封件跟軸旋轉的可能性。它有又短又結實的動態唇口，來減小摩擦，使密封件甚至在高黏度的介質中都壽命長和具有良好的擦拭能力。使用的S形斜形彈片可以繞成非常小的線圈直徑，所以很合適一些小型密封件和需要低摩擦的密封件。
CAD圖
圖片
技 術 參 數
密封形式 Ø直徑 P壓力范圍（Mpa） T溫度范圍（℃） L線速度（m/s）
旋轉密封 3~2200 ≤20 -200~320 ≤3
訂貨示例：
安裝尺寸圖：
安裝尺寸數據
配合零件表面粗糙度推薦值： 動態表面粗造度圖表：
>> 彈片介紹 >> 材料介紹 >> 安裝介紹
>> 返回產品首頁
密封形式 Ø直徑 P壓力范圍（Mpa） T溫度范圍（℃） L線速度（m/s）
旋轉密封 3~2200 ≤20 -200~320 ≤3
訂貨示例：

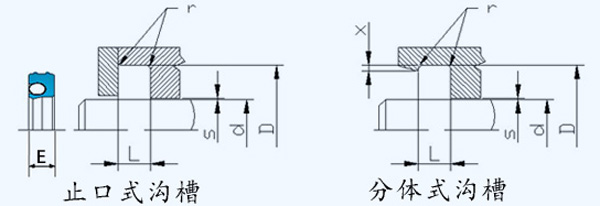

安裝尺寸圖：
安裝尺寸數據
|
軸徑 d（h9） |
溝槽直徑 D (H9) |
溝槽寬度 L=E+0.1 |
半徑 r |
止口高度 X |
最大徑向間隙Smax | |||
| 10Mpa | 30Mpa | 50Mpa | 80Mpa | |||||
| 3.0～9.9 | d+7.0 | 4.1 | 0.15 | 0.4 | 0.2 | 0.1 | 0.08 | 0.05 |
| 10.0～19.9 | d+8.6 | 4.9 | 0.2 | 0.4 | 0.2 | 0.1 | 0.08 | 0.05 |
| 20.0～29.9 | d+10.0 | 5.7 | 0.25 | 0.4 | 0.25 | 0.15 | 0.01 | 0.07 |
| 30.0～39.9 | d+11.2 | 6.3 | 0.3 | 0.7 | 0.25 | 0.15 | 0.01 | 0.07 |
| 40.0～49.9 | d+12.2 | 6.9 | 0.35 | 0.7 | 0.3 | 0.2 | 0.12 | 0.08 |
| 50.0～59.9 | d+13.4 | 7.7 | 0.4 | 0.8 | 0.3 | 0.2 | 0.12 | 0.08 |
| 60.0～69.9 | d+14.6 | 8.6 | 0.45 | 0.8 | 0.4 | 0.25 | 0.15 | 0.1 |
| 70.0～79.9 | d+15.6 | 9.5 | 0.5 | 0.9 | 0.4 | 0.25 | 0.15 | 0.1 |
| 80.0～89.9 | d+16.8 | 10.8 | 0.55 | 0.9 | 0.5 | 0.30 | 0.2 | 0.12 |
| 90.0～109.9 | d+17.8 | 11.4 | 0.6 | 0.9 | 0.5 | 0.30 | 0.2 | 0.12 |
| 110.0～129.9 | d+18.8 | 12.2 | 0.65 | 1 | 0.6 | 0.35 | 0.25 | 0.14 |
| 130.0～149.9 | d+20.0 | 13.1 | 0.7 | 1 | 0.6 | 0.35 | 0.25 | 0.14 |
| 150.0～169.9 | d+21.0 | 13.8 | 0.75 | 1 | 0.7 | 0.4 | 0.3 | 0.16 |
| 170.0～189.9 | d+22.4 | 14.5 | 0.8 | 1 | 0.7 | 0.4 | 0.3 | 0.16 |
| 190.0～209.9 | d+23.4 | 15.4 | 0.85 | 1 | 0.8 | 0.45 | 0.35 | 0.18 |
| 210.0～249.9 | d+24.8 | 16.3 | 0.9 | 1 | 0.8 | 0.45 | 0.35 | 0.18 |
| 250.0～299.9 | d+25.8 | 17.1 | 0.95 | 1 | 0.9 | 0.5 | 0.4 | 0.2 |
| 300.0～2200 | d+27.8 | 17.9 | 1 | 1 | 0.9 | 0.5 | 0.4 | 0.2 |
