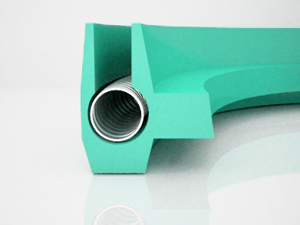

SRFO213是由一個有凸緣的類似U形密封外殼和O形的蓄能彈片組成，屬于單作用密封元件。這種設計多用在閥門行業，使用中要求活塞桿也密封件脫離。這種獨特的設計可以預防在壓力下動密封件的唇邊變形或防止密封件從密封溝槽中脫落。
CAD圖

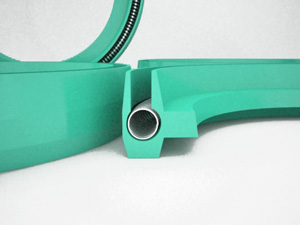

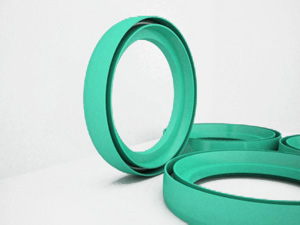

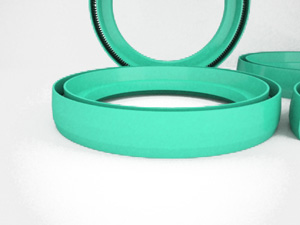

圖片
技 術 參 數
往復密封 3~2200 ≤20 -200~320 ≤15
旋轉密封 3-2200 ≤20 -200~320 ≤3
靜態密封 3~2200 ≤20 -200~320 0
安裝尺寸圖：
安裝尺寸數據：
配合零件表面粗糙度推薦值： 動態表面粗糙度圖表：
>> 彈片介紹 >> 材料介紹 >> 安裝介紹
>> 返回產品首頁
密封形式 φ直徑 P壓力范圍（Mpa） T溫度范圍（℃） L線速度（m/s
往復密封 3~2200 ≤20 -200~320 ≤15
旋轉密封 3-2200 ≤20 -200~320 ≤3
靜態密封 3~2200 ≤20 -200~320 0

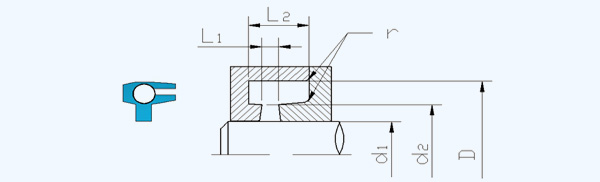

安裝尺寸圖：
安裝尺寸數據：
|
軸徑 d1（h9） |
d2(h9) | D(H9) | L1 | L2 |
半徑 r |
最大徑向間隙Smax | |||
| 2Mpa | 10Mpa | 20Mpa | 40Mpa | ||||||
| 3.0～9.9 | d1+2.2 | d1+5.2 | 1.4 | 4.1 | 0.15 | 0.08 | 0.05 | 0.03 | 0.02 |
| 10.0～19.9 | d1+2.6 | d1+6.6 | 1.6 | 4.9 | 0.2 | 0.08 | 0.05 | 0.03 | 0.02 |
| 20.0～29.9 | d1+3.0 | d1+8.0 | 1.7 | 5.7 | 0.25 | 0.01 | 0.07 | 0.05 | 0.03 |
| 30.0～39.9 | d1+3.4 | d1+9.4 | 1.8 | 6.3 | 0.3 | 0.01 | 0.07 | 0.05 | 0.03 |
| 40.0～49.9 | d1+3.8 | d1+10.8 | 1.9 | 6.9 | 0.35 | 0.12 | 0.08 | 0.06 | 0.05 |
| 50.0～59.9 | d1+4.2 | d1+12.2 | 2.0 | 7.7 | 0.4 | 0.12 | 0.08 | 0.06 | 0.05 |
| 60.0～69.9 | d1+4.6 | d1+13.6 | 2.1 | 8.6 | 0.45 | 0.15 | 0.09 | 0.08 | 0.06 |
| 70.0～79.9 | d1+5.0 | d1+16.0 | 2.2 | 9.5 | 0.5 | 0.15 | 0.09 | 0.08 | 0.06 |
| 80.0～89.9 | d1+5.4 | d1+16.4 | 2.3 | 10.8 | 0.55 | 0.2 | 0.1 | 0.09 | 0.07 |
| 90.0～109.9 | d1+5.8 | d1+17.8 | 2.4 | 11.4 | 0.6 | 0.2 | 0.1 | 0.09 | 0.07 |
| 110.0～129.9 | d1+6.2 | d1+19.2 | 2.5 | 12.2 | 0.65 | 0.25 | 0.12 | 0.1 | 0.08 |
| 130.0～149.9 | d1+6.6 | d1+20.6 | 2.6 | 13.1 | 0.7 | 0.25 | 0.12 | 0.1 | 0.08 |
| 150.0～169.9 | d1+7.0 | d1+22.0 | 2.7 | 13.8 | 0.75 | 0.3 | 0.14 | 0.12 | 0.1 |
| 170.0～189.9 | d1+7.4 | d1+23.4 | 2.8 | 14.5 | 0.8 | 0.3 | 0.14 | 0.12 | 0.1 |
| 190.0～209.9 | d1+7.8 | d1+24.8 | 2.9 | 15.4 | 0.85 | 0.35 | 0.15 | 0.14 | 0.12 |
| 210.0～249.9 | d1+8.2 | d1+26.2 | 3.0 | 16.3 | 0.9 | 0.35 | 0.15 | 0.14 | 0.12 |
| 250.0～299.9 | d1+8.6 | d1+27.6 | 3.1 | 17.1 | 0.95 | 0.4 | 0.18 | 0.18 | 0.14 |
| 300.0～2200 | d1+9.0 | d1+29.0 | 3.2 | 17.9 | 1 | 0.4 | 0.18 | 0.18 | 0.14 |
配合零件表面粗糙度推薦值： 動態表面粗糙度圖表：
