SRFO206是由一個類似U形的外殼和O型不銹鋼彈片組成。它的根部加長能承受更大的壓力，它是大多數靜態端面密封應用的第一選擇。它使用的O型彈片是中等到高負荷彈簧，能在廣泛的溫度和壓力范圍內有效地密封，特別推薦用于極端工況密封，如低溫密封，極高真空和氦氣及其他輕氣體的密封。

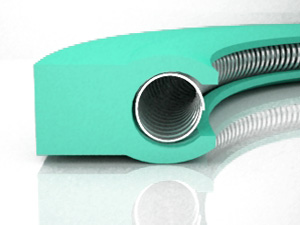

CAD圖

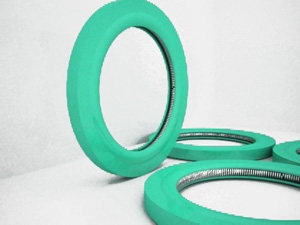

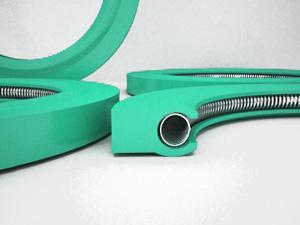

圖片
技 術 參 數
靜態密封 3~2200 ≤80 -200~320 0
安裝尺寸圖：
安裝尺寸數據：
配合零件表面粗糙度推薦值： 動態表面粗糙度圖表：
>> 彈片介紹 >> 材料介紹 >> 安裝介紹
>> 返回產品首頁
密封形式 Ø直徑 P壓力范圍（Mpa） T溫度范圍（℃） L線速度（m/s
靜態密封 3~2200 ≤80 -200~320 0

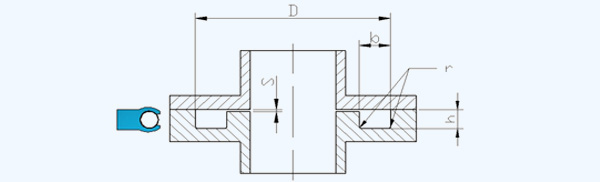

安裝尺寸圖：
安裝尺寸數據：
|
外周直徑 D（H9） |
溝槽寬度 b(H9) |
溝槽高度 h |
半徑 r |
最大徑向間隙Smax | |||
| 20Mpa | 40Mpa | 55Mpa | 80Mpa | ||||
| 8.0～14.9 | 4.1 | 1.5 | 0.15 | 0.08 | 0.05 | 0.03 | 0.02 |
| 15.0～24.9 | 4.9 | 2.0 | 0.2 | 0.08 | 0.05 | 0.03 | 0.02 |
| 25.0～34.9 | 5.7 | 2.5 | 0.25 | 0.01 | 0.07 | 0.05 | 0.03 |
| 35.0～44.9 | 6.3 | 3.0 | 0.3 | 0.01 | 0.07 | 0.05 | 0.03 |
| 45.0～54.9 | 6.9 | 3.5 | 0.35 | 0.12 | 0.08 | 0.06 | 0.05 |
| 55.0～64.9 | 7.7 | 4.0 | 0.4 | 0.12 | 0.08 | 0.06 | 0.05 |
| 65.0～74.9 | 8.6 | 4.5 | 0.45 | 0.15 | 0.09 | 0.08 | 0.06 |
| 75.0～84.9 | 9.5 | 5.0 | 0.5 | 0.15 | 0.09 | 0.08 | 0.06 |
| 85.0～94.9 | 10.8 | 5.5 | 0.55 | 0.2 | 0.1 | 0.09 | 0.07 |
| 95.0～119.9 | 11.4 | 6.0 | 0.6 | 0.2 | 0.1 | 0.09 | 0.07 |
| 120.0～144.9 | 12.2 | 6.5 | 0.65 | 0.25 | 0.12 | 0.1 | 0.08 |
| 145.0～169.9 | 13.1 | 7.0 | 0.7 | 0.25 | 0.12 | 0.1 | 0.08 |
| 170.0～194.9 | 13.8 | 7.5 | 0.75 | 0.3 | 0.14 | 0.12 | 0.1 |
| 195.0～219.9 | 14.5 | 8.0 | 0.8 | 0.3 | 0.14 | 0.12 | 0.1 |
| 220.0～244.9 | 15.4 | 8.5 | 0.85 | 0.35 | 0.15 | 0.14 | 0.12 |
| 250.0～274.9 | 16.3 | 9.0 | 0.9 | 0.35 | 0.15 | 0.14 | 0.12 |
| 275.0～299.9 | 17.1 | 9.5 | 0.95 | 0.4 | 0.18 | 0.15 | 0.14 |
| 300.0～2200.0 | 17.9 | 10.0 | 1 | 0.4 | 0.18 | 0.15 | 0.14 |
配合零件表面粗糙度推薦值： 動態表面粗糙度圖表：
