SRFO204是由一個類似U形的外殼和o型不銹鋼彈片組成。它與孔壁接觸的唇口采用外刮式，這樣在密封的同時還能清潔孔壁。它使用的O型彈片是中等到高負荷彈簧，能在廣泛的溫度和壓力范圍內有效地密封，特別推薦用于極端工況密封，如低溫密封，極高真空和氦氣及其他輕氣體的密封。

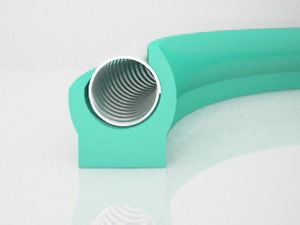

CAD圖

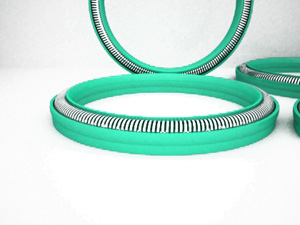

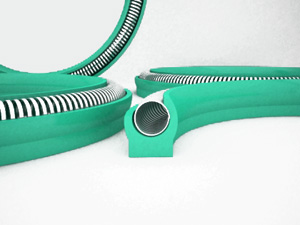

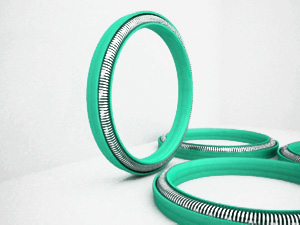

圖片
技 術 參 數
往復密封 3~2200 ≤20 -200~320 ≤15
旋轉密封 3-2200 ≤20 -200~320 0
安裝尺寸圖：
安裝尺寸數據：
配合零件表面粗糙度推薦值： 動態表面粗糙度圖表：
>> 彈片介紹 >> 材料介紹 >> 安裝介紹
>> 返回產品首頁
密封形式 Ø直徑 P壓力范圍（Mpa） T溫度范圍（℃） L線速度（m/s
往復密封 3~2200 ≤20 -200~320 ≤15
旋轉密封 3-2200 ≤20 -200~320 0

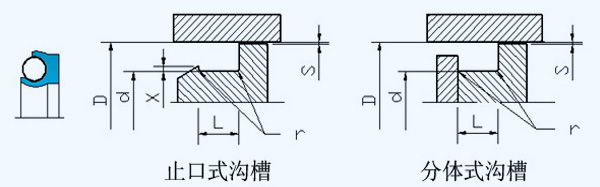

安裝尺寸圖：
安裝尺寸數據：
|
孔壁直徑 D（H9） |
軸徑 d (h9) |
溝槽寬度 L |
半徑 r |
止口高度 X |
最大徑向間隙Smax | |||
| 2Mpa | 10Mpa | 15Mpa | 20Mpa | |||||
| 8.0～14.9 | D-2.6 | 2.3 | 0.15 | 0.4 | 0.08 | 0.05 | 0.03 | 0.02 |
| 15.0～24.9 | D-3.6 | 2.9 | 0.2 | 0.4 | 0.08 | 0.05 | 0.03 | 0.02 |
| 25.0～34.9 | D-4.6 | 3.3 | 0.25 | 0.4 | 0.01 | 0.07 | 0.05 | 0.03 |
| 35.0～44.9 | D-5.6 | 4.1 | 0.3 | 0.6 | 0.01 | 0.07 | 0.05 | 0.03 |
| 45.0～54.9 | D-6.6 | 4.9 | 0.35 | 0.7 | 0.12 | 0.08 | 0.06 | 0.05 |
| 55.0～64.9 | D-7.6 | 5.7 | 0.4 | 0.7 | 0.12 | 0.08 | 0.06 | 0.05 |
| 65.0～74.9 | D-8.6 | 6.5 | 0.45 | 0.8 | 0.15 | 0.09 | 0.08 | 0.06 |
| 75.0～84.9 | D-9.6 | 7.3 | 0.5 | 0.8 | 0.15 | 0.09 | 0.08 | 0.06 |
| 85.0～94.9 | D-10.6 | 8.6 | 0.55 | 0.9 | 0.2 | 0.1 | 0.09 | 0.07 |
| 95.0～119.9 | D-11.6 | 9.1 | 0.6 | 0.9 | 0.2 | 0.1 | 0.09 | 0.07 |
| 120.0～144.9 | D-12.6 | 9.7 | 0.65 | 0.9 | 0.25 | 0.12 | 0.1 | 0.08 |
| 145.0～169.9 | D-13.6 | 10.5 | 0.7 | 1 | 0.25 | 0.12 | 0.1 | 0.08 |
| 170.0～194.9 | D-14.6 | 11.3 | 0.75 | 1 | 0.3 | 0.14 | 0.12 | 0.1 |
| 195.0～219.9 | D-15.6 | 12.1 | 0.8 | 1 | 0.3 | 0.14 | 0.12 | 0.1 |
| 220.0～244.9 | D-16.6 | 12.9 | 0.85 | 1 | 0.35 | 0.15 | 0.14 | 0.12 |
| 250.0～274.9 | D-17.6 | 13.7 | 0.9 | 1 | 0.35 | 0.15 | 0.14 | 0.12 |
| 275.0～299.9 | D-18.6 | 14.5 | 0.95 | 1 | 0.4 | 0.18 | 0.15 | 0.14 |
| 300.0～2200.0 | D-19.6 | 15.3 | 1 | 1 | 0.4 | 0.18 | 0.15 | 0.14 |
配合零件表面粗糙度推薦值： 動態表面粗糙度圖表：
