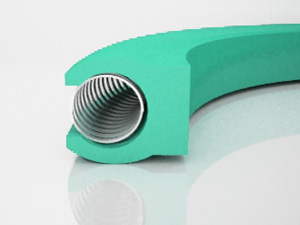

SRFO203是由一個類似U形的外殼和O型不銹鋼彈片組成。它是大多數靜態端面密封應用的第一選擇。它使用的O型彈片是中等到高負荷彈簧，能在廣泛的溫度和壓力范圍內有效地密封，特別推薦用于極端工況密封，如低溫密封，極高真空和氦氣及其他輕氣體的密封。
CAD圖

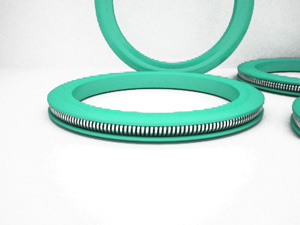

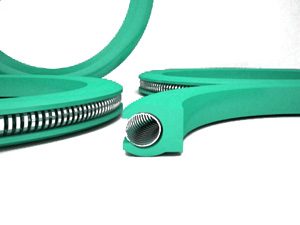

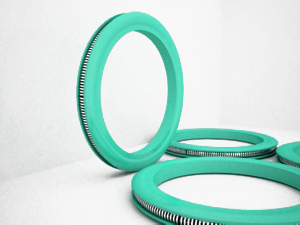

圖片
技 術 參 數
靜態密封 3~2200 ≤20 -200~320 0

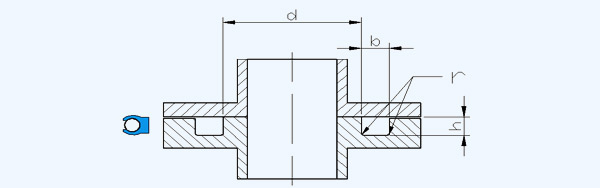

安裝尺寸圖：
安裝尺寸數據：
配合零件表面粗糙度推薦值： 動態表面粗糙度圖表：
密封形式 Ø直徑 P壓力范圍（Mpa） T溫度范圍（℃） L線速度（m/s
靜態密封 3~2200 ≤20 -200~320 0
安裝尺寸圖：
安裝尺寸數據：
|
內周直徑 d（h9） |
溝槽寬度 b(H9) |
溝槽深度 h |
半徑 r |
最大徑向間隙Smax | |||
| 5Mpa | 10Mpa | 15Mpa | 20Mpa | ||||
| 3.0～9.9 | 2.3 | 1.5 | 0.15 | 0.08 | 0.05 | 0.03 | 0.02 |
| 10.0～19.9 | 2.9 | 2.0 | 0.2 | 0.08 | 0.05 | 0.03 | 0.02 |
| 20.0～29.9 | 3.3 | 2.5 | 0.25 | 0.01 | 0.07 | 0.05 | 0.03 |
| 30.0～39.9 | 4.1 | 3.0 | 0.3 | 0.01 | 0.07 | 0.05 | 0.03- |
| 40.0～49.9 | 4.9 | 3.5 | 0.35 | 0.12 | 0.08 | 0.06 | 0.05 |
| 50.0～59.9 | 5.7 | 4.0 | 0.4 | 0.12 | 0.08 | 0.06 | 0.05 |
| 60.0～69.9 | 6.5 | 4.5 | 0.45 | 0.15 | 0.09 | 0.08 | 0.06 |
| 70.0～79.9 | 7.3 | 5.0 | 0.5 | 0.15 | 0.09 | 0.08 | 0.06 |
| 80.0～89.9 | 8.6 | 5.5 | 0.55 | 0.2 | 0.1 | 0.09 | 0.07 |
| 90.0～109.9 | 9.1 | 6.0 | 0.6 | 0.2 | 0.1 | 0.09 | 0.07 |
| 110.0～129.9 | 9.7 | 6.5 | 0.65 | 0.25 | 0.12 | 0.1 | 0.08 |
| 130.0～149.9 | 10.5 | 7.0 | 0.7 | 0.25 | 0.12 | 0.1 | 0.08 |
| 150.0～169.9 | 11.3 | 7.5 | 0.75 | 0.3 | 0.14 | 0.12 | 0.1 |
| 170.0～189.9 | 12.1 | 8.0 | 0.8 | 0.3 | 0.14 | 0.12 | 0.1 |
| 190.0～209.9 | 12.9 | 8.5 | 0.85 | 0.35 | 0.15 | 0.14 | 0.12 |
| 210.0～249.9 | 13.7 | 9.0 | 0.9 | 0.35 | 0.15 | 0.14 | 0.12 |
| 250.0～299.9 | 14.5 | 9.5 | 0.95 | 0.4 | 0.18 | 0.15 | 0.14 |
| 300.0～2200 | 15.3 | 10.0 | 1 | 0.4 | 0.18 | 0.15 | 0.14 |
配合零件表面粗糙度推薦值： 動態表面粗糙度圖表：
