鶴管旋轉接頭密封
關于鶴管之旋轉接頭密封解決方案
隨著后石油時代的到來。和國家能源結構的調整。液化天然氣作為高效清潔能源，已越來越受青睞，LNG是個龐大的產業鏈。包括天然氣開采、液化、存儲、運輸、接收、氣化等諸多設備，各個環節都設計到很多設備，如流體裝卸環節所涉及到的低溫鶴管。雖然越來越多的國人開始關注LNG相關設備。但輸送裝卸設備主要還依賴進口，不僅價格高昂且、周期較長。加速LNG低溫設備的國產化對于降低我國LNG接收、轉用成本，促進我國LNG裝備水平就有重要意義。（而低溫流體裝卸設備的管道接頭形式以及密封性、嚴重制約LNG低溫裝卸設備的國產化）
目前隨著中國能源結構的調整，LNG天然氣接收站和氣源儲罐區不斷增加，LNG數量不斷增加，按一個碼頭兩個泊位，一個灌區建10個裝車臺5-10年就是200套。而目前遠遠超過這個數字。

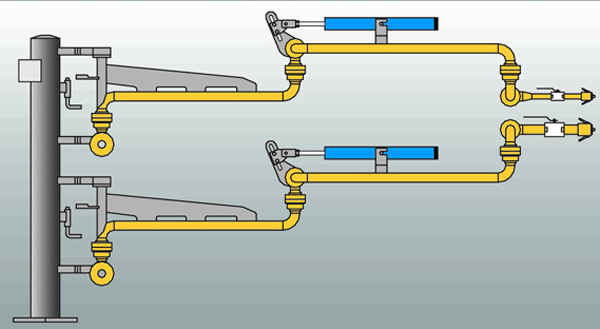

國內LNG的蓬勃發展我們擔心的不是LNG量的問題，而是LNG裝卸裝備的質量和數量問題.目前實現LNG的裝載就是通過LNG鶴管實現的、鶴管作業的特點就是：連續、密閉 、高效。需要鶴管專業化工藝流程自動化，安全及環保要求極高。雖然我國LNG產業發展迅猛，對相關產業起了很好的帶動作用。但目前我國DN100以上的超低溫鶴管還是全部采用進口設計，而作為鶴管的重中之重的旋轉接頭的零泄漏，目前世界上能夠設計制造的國家也只有，德國的SVT公司，美國的FMC公司、日本的NIIGATA公司、荷蘭的蘭卡龍公司。
斯晏爾專注于高性能橡塑材料的開發與利用，多年來我司一直關注國內的流體裝卸裝備（鶴管）的發展，在超低溫鶴管這塊、低溫旋轉接頭主次密封。低溫墊片。都能與進口產品媲美甚至有所超越，并得到連云港鶴管基地等多家企業的認可。公司結合自身對密封知識的了解可以為裝載臂企業提供獨到的旋轉接頭設計理念。
》低溫鶴管旋轉接頭主密封的意義：
鶴管的密封性是評價其質量的重要標準，低溫鶴管旋轉接頭的密封性的技術難度遠遠高于傳統鶴管。目前我司的超低溫旋轉接頭密封完全可以滿足客戶的超低溫需求，助推鶴管質量的提升，整體產品可以替代進口，降低使用成本，助推名族品牌。
|

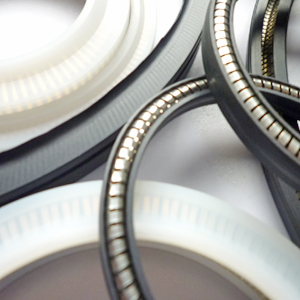

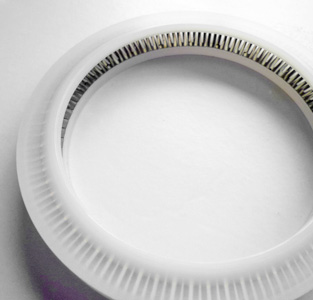

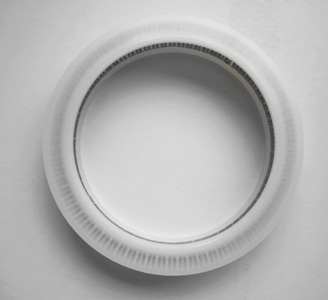

低溫鶴管密封件特點： —精密的低溫至常溫收縮設計。 —成熟的彈簧屈服強度提升工藝。 —合理的彈性過盈配合。 —巧妙的磨損線設計。 —良好的動態和靜態密封。 —耐化學腐蝕。 —摩擦系數低，有效減少磨耗，自潤 滑，非常好的干摩擦特性。 —抗老化，不發生永久低溫變形。 —壓力：≤3.45MPa —溫度：-196℃~70℃ —抗老化不發生永久彈性變形大大提 高密封能 力與使用壽命。 |

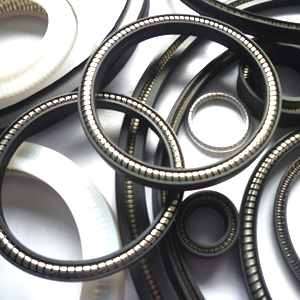

常規鶴管密封件特點： —精密的四季溫差收縮設計（-60℃~80℃） —成熟的彈簧屈服強度提升工藝 —合理的彈性過盈配合 —巧妙的磨損線設計 —良好的動態和靜態密封 —耐化學腐蝕 —摩擦系數低，有效減少磨耗，自潤 滑，非常好的干摩 擦特性 —抗老化，不發生永久低溫變形 —壓力：≤3.45MPa —溫度：-70℃~250℃ —抗老化不發生永久彈性變形大大提 高密封能力與使用壽命。 |
本公司注重材料的研究，開發的材料具有良好的抗化學腐蝕，較寬的溫度范圍。低溫材料這塊，目前開發應用的材料有13種。能在低溫環境下兼具有耐磨、耐壓、抗化學腐蝕，從而提升了密封件的整體密封性能。常規改性聚四氟乙烯配方多達32種，常規通用配方4種。結合高性能開發隨時滿足客戶獨特的要求。

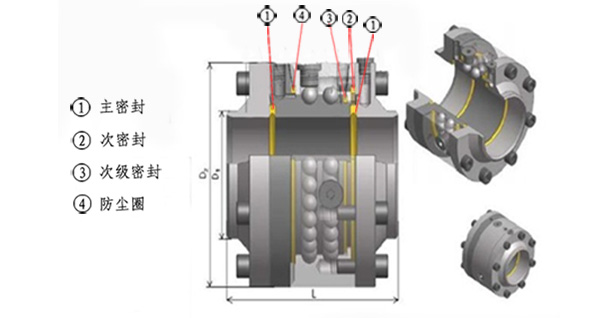

鶴管旋轉接頭密封表：
| 接頭規格 | 2" | 3" | 4" | 6" | 8" | 10" | 12" | 16" |
| 密封部位 | 主密封 | 主密封 | 主密封 | 主密封 | 主密封 | 主密封 | 主密封 | 主密封 |
| 密封部位 | 次密封 | 次密封 | 次密封 | 次密封 | 次密封 | 次密封 | 次密封 | 次密封 |
| 密封部位 | 次級密封 | 次級密封 | 次級密封 | 次級密封 | 次級密封 | 次級密封 | 次級密封 | 次級密封 |
| 密封部位 | 防塵密封 | 防塵密封 | 防塵密封 | 防塵密封 | 防塵密封 | 防塵密封 | 防塵密封 | 防塵密封 |
說明：
1、因與眾多相關公司有保密協議，不能提供密封件尺寸表。、
2、如有需要請?zhí)峁┟芊饧惭b尺寸。
3、由我公司直接設計安裝尺寸與密封件尺寸。
4、常規接頭與低溫接頭在設計上是有區別的，密封件不能互換通用。
5、常規接頭與低溫接頭在不同的介質與工況中使用的材料也是不同的。
6、如有相關需要請與我公司技術部聯系，不可盲目使用。
 |
 |
 |
 |
